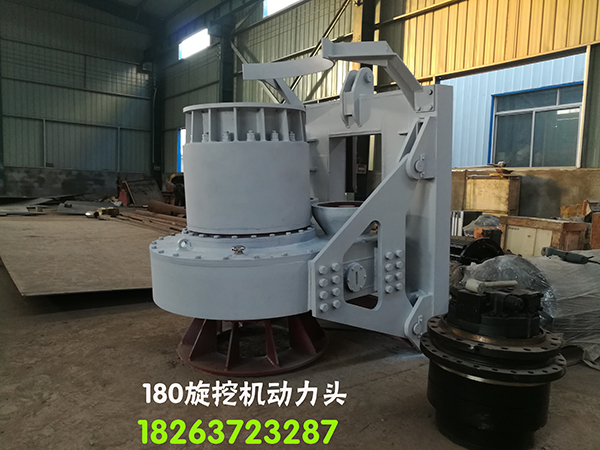

旋挖鉆機動力頭漏油原因及維修方法

  目前旋挖鉆機動力頭普遍有滲漏油現象發生。動力頭作為旋挖鉆機的動力驅動裝置，其密封漏油問題嚴重影響了施工環境及施工成本，如果漏油嚴重還必須停工更換密封，給施工單位及用戶造成很大的經濟損失。

一.旋挖鉆機動力箱的密封原理

旋轉鉆機動力頭動力箱內齒輪傳動、軸承等關鍵件潤滑是通過箱體內齒輪油實現的，而齒輪油的密封是旋轉密封與旋轉軸之間依靠箱體內油膜實現的。由密封唇口控制的液體動壓膜，在液體表面張力的作用下，油膜的剛度恰好使油膜與空氣接觸端形成彎月面，從而產生流向介質側的液體傳送效應，防止工作介質的泄露，實現旋轉密封的動態密封效果。但在實際施工過程中，動力頭傳動箱經常處于惡劣的工況下，對旋轉密封唇口及傳動齒輪影響較大;隨著該部件作業時間的累加，旋轉軸與旋轉密封唇口配合處往往會被磨出一道溝槽，旋轉軸表面鍍層出現磨損的同時增大了旋轉軸與旋轉密封之間的間隙，從而徹底破壞了密封的必要條件。

二.引起旋轉密封處滲漏油問題的原因

a、旋轉密封本身質量問題
目前旋挖鉆機使用的旋轉密封通常為外緣由浸漬棉織纖維制作的彈性體，彈性體和密封唇是硫化成一體，無金屬骨架，密封唇由丁睛橡膠或氟橡膠制作，即使直徑很大仍能保持柔性，起著良好的密封效果。由于此密封是橡膠制品，在制作過程中由磨具壓制成型，所使用磨具精度、控制溫度、制作環境、密封材質的選擇等直接影響到密封本身質量。目前旋挖鉆機上所使用大型密封一般用原裝進口密封。進口密封技術相對較穩定，但偶爾也有密封變形、早期反饋等質量問題發生。

b、關鍵部件的質量控制
目前動力箱內旋轉密封裝配結構一般為：旋轉密封外圈裝配到固定在箱體上的座圈上，旋轉密封內圈與旋轉軸配合。
(1)旋轉軸的加工精度：由于密封唇口為線接觸，對旋轉軸摩擦區表面硬度、粗糙度及圓度等要求較高，在制造過程中質量能控度底，容易出現質量誤差;
(2)座圈加工精度：由于座圈與箱體配合面，座圈與旋轉密封配合精度直接影響到旋轉密封與旋轉軸的同軸度，因此需要較高加工精度，在制造過程中需要嚴格控制其質量誤差;
(3)動力箱加工精度：動力箱的加工直接影響到回轉支承及齒輪的定位，控制其嚙合尺寸，減少嚙合異常發生;
(4)齒輪及回轉支承加工精度：齒輪及回轉支承齒形控制及表面精度能有效控制齒輪嚙合時發生異響及嚙合時產生細長鐵屑，避免了其細長鐵屑割破旋轉密封導致漏油現象發生。
c、動力箱內齒輪油的清潔度
動力箱體內齒輪油清潔度本身要求并不高，但由于在工作過程中箱體被污染，從而破壞了其齒輪油清潔度，箱體齒齒輪油被污染的因素主要有：
(1)動力箱內有泥漿進入。由于鉆桿在提起過程中，附帶著的泥漿在出孔前沒有完全從鉆桿放水盤處溢出，而隨鉆桿提出孔外，隨著鉆桿的繼續提升及轉動甩到動力頭箱體上。長期堆積在動力箱上的泥漿隨著動力頭的轉動進人箱體口、破壞了箱體內旋轉密封唇口導致滲漏油現象的發生。
(2)箱體內齒輪傳動時的早期磨損。動力頭動力箱是由大回轉支承及2一3個小齒輪嚙合實現動力箱減速及增扭的。回轉支承及小齒輪嚙合時必然會出現磨損
現象，而磨損后的鐵屑必然破壞了箱體清潔度。尤其是齒輪加工精度不高時，在嚙合前期會出現細長鐵屑，此鐵屑會割破密封唇口導致油液從密封唇口處
滲漏。圖3為齒輪非正常嚙合時產生的鐵屑;
(3)齒輪油的老化。齒輪油在使用一段時間后必須更換，如不及時更換會出現老化現象，老化后的齒輪油會損壞密封裝配條件，很可能導致滲油現象發生。
d、動力箱的裝配工藝控制
(1)裝配環境。動力箱的裝配需要在一個環境較干凈、完全無外在污染的環境，在裝配過程中，必須保證徹底清洗干凈所有箱體內工件及箱體;
(2)裝配過程中質量控制
a.裝配基準的定位，尤其是箱體定位，必須將動力箱固定在工作臺上，不能有任何松動現象;
b.回轉支撐的安裝定位，回轉支承安裝時擰緊螺栓的擰緊順序;
c.齒輪安裝時軸承的裝配，軸承裝配影響到齒輪的定位;
d.回轉支承與齒輪裝配時嚙合側隙的調整;
e.旋轉軸與箱體同軸度的調整;
f.座圈與箱體及旋轉軸同軸度的調整。
三、動力頭漏油解決辦法：

影響動力頭滲漏油的原因很多，由于多方面的因素，要想降低此問題的頻繁發生，只有分析研究引起此問題的根源、嚴格控制每一個質量控制點，才能有
效減少此問題的發生?，F(xiàn)我簡單列出幾點供參考：
(1)選擇合適材料的、適合旋挖鉆機工況的旋轉密封;
(2)嚴格控制關鍵件的加工精度;
(3)嚴格控制裝配質量;
(4)采取有效措施防止箱體內進人泥漿等雜質;
(5)降低箱體齒輪嚙合磨損程度，及時清理箱體內早期磨損的鐵屑;
(6)注意動力頭的保養。
