CFG樁施工工藝詳解

知識要點：

CFG樁是英文Cement Fly-ash Gravel的縮寫，意為水泥粉煤灰碎石樁，由碎石、石屑、砂、粉煤灰摻水泥加水拌和，用各種成樁機械制成的具有一定強度的可變強度樁。CFG樁是一種低強度混凝土樁，可充分利用樁間土的承載力共同作用，并可傳遞荷載到深層地基中去，具有較好的技術性能和經濟效果。

水泥粉煤灰碎石樁（CFG樁）法適用于處理粘性土、粉土、沙土和樁端具有相對硬土層、承載力標準值不低于70KPa的淤泥質土、非欠固結人工填土等地基。

施工要求：

1、水泥粉煤灰碎石的施工，應按設計要求和現場條件選用相應施工工藝，并應按照國家現行有關規范執行：

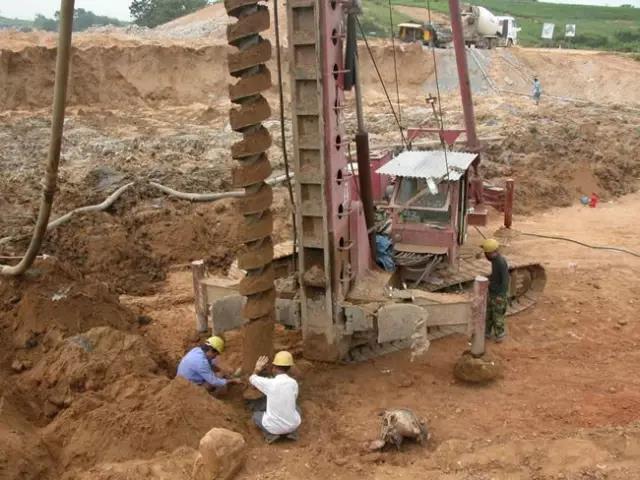

(1)長螺旋鉆孔灌注成樁，適用于地下水位以上的粘性土、粉土、人工填土地基；

(2)泥漿護壁鉆孔灌注成樁，適用于粘性土、粉土、砂土、人工填土、碎石（礫）石土及風化巖層分布的地基；

(3)長螺旋鉆孔、管內泵壓混合料成樁，適用于粘性土、粉土、砂土等地基，以及對噪音及泥漿污染要求嚴格的場地；

(4)沉管灌注成樁，適用于粘性土、粉土、淤泥質土人工填土及無密實厚砂層的地基。

2、長螺旋鉆孔、管內泵壓混合料成樁施工和沉管灌注成樁施工除應執行國家現行有關規范外，尚應符合下列要求：

(1)施工時應按設計配比配置混合料，投入攪拌機加水量由混合料塌落度控制，長螺旋鉆孔、管內泵壓混合料成樁施工的塌落度以為180-200mm，沉管灌 注成樁施工的塌落度宜為30-50mm,成樁后樁頂浮漿厚度不宜超過200mm;

(2)長螺旋鉆孔、管內泵壓混合料成樁施工在鉆至設計深度后，應準確掌握提拔鉆桿時間，混合料泵送量應同拔管速度相配合，以保證掛內有一定高度的混合料，遇到飽和砂土或飽和粉土層，不得停泵待料；沉管灌注成樁施工拔管速度應按均勻線速度控制，拔管線速度應控制在1.2-1.5m/min左右，如遇淤泥或淤泥質土，拔管速度可適當放慢

(3)施工時，樁頂標高應高出設計樁頂標高，高出長度應根據樁距、布樁形式、現場地質條件和成 樁順序等綜合確定，一般不應小于0.5m.

(4)成樁過程中，抽樣做混合料試塊，每臺機械一天應做一組(3塊)試塊（邊長為150mm的立方體），標準養護28d,測定其抗壓強度；

(5)沉管灌注成樁施工過程中應觀測新施工樁對已施工樁的影響，當發現樁斷裂并脫開時，必須對工程樁逐樁靜壓，靜壓時間一般為3min，靜壓荷載以保證使斷樁接起來為準。

3、復合地基的基坑可采用人工或機械、人工聯合開挖。機械、人工聯合開挖時，予留人工開挖厚度應由現場開挖確定，以保障及械開挖造成樁的斷裂部位不低于基礎底面標高，且樁間土不受擾動。

4、褥墊層鋪設宜采用靜力壓實法，當基礎底面下樁間土的含水量較小時，也可采用動力夯實法。

5、施工中樁長允許偏差為100mm，樁徑允許偏差為20mm，垂直度允許偏差為1%。對滿堂布樁基礎，樁位允許偏差為0.5倍樁徑；對條形基礎，垂直于軸線方向的樁位允許偏差為0.25倍樁徑，順軸線方向的樁位允許偏差為0.3倍樁徑，對單排布樁樁位允許偏差不得大于60mm。

材料要求：

1、混凝土、混凝土外加劑和摻和料: 緩凝劑、粉煤灰， 均應符合相應標準要求， 其摻量應根據施工要求通過試驗室確定.

2、嚴格按照配合比配制混合料。

3、長螺旋鉆孔、管內泵壓混合料灌注成樁施工的坍落度宜為160~200mm， 振動沉管灌注樁成樁施工的坍落度宜為30~50mm， 振動沉管灌注成樁后樁頂浮漿厚度不宜超過200mm.

4、長螺旋鉆孔、管內泵壓混合料成樁施工在鉆至設計深度后，應準確掌握提拔鉆桿時間，混合料泵送量應與拔管速度相配合，遇到飽和砂土或飽和粉土層，不得停泵待料；沉管灌注成樁施工拔管速度應按勻速控制，拔管速度應控制在1.2～1.5m/min左右，如遇淤泥或淤泥質土，拔管速度應適當放慢。

注意事項：

1、冬期施工時混合料入孔溫度不得低于5℃，對樁頭和樁間土應采取保溫措施。

2、施工垂直度偏差不應大于1%；對滿堂布樁基礎，樁位偏差不應大于0.4倍樁徑；對條形基礎，樁位偏差不應大于0.25倍樁徑，對單排布樁樁位偏差不應大于60mm。
